新疆消防專用涂塑復(fù)合鋼管新疆消防專用涂塑復(fù)合鋼管

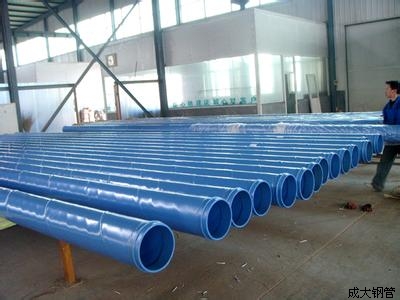

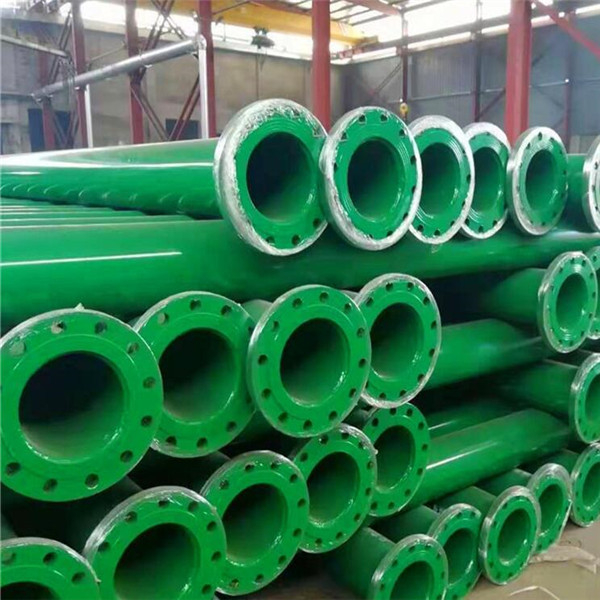

外觀檢查目測(cè)檢查涂覆鋼管的外觀質(zhì)量,試驗(yàn)結(jié)果應(yīng)符合5.1的規(guī)定。厚度測(cè)量從涂覆鋼管的兩端取不同長(zhǎng)度的兩個(gè)橫斷面,在每個(gè)橫斷面用電磁測(cè)厚儀測(cè)量圓周上直交的任意四點(diǎn)的涂層厚度,試驗(yàn)結(jié)果應(yīng)符合5.4的規(guī)定。針孔試驗(yàn)管段試件長(zhǎng)度約為1000 mm,用電火花檢漏儀對(duì)鋼管涂層在規(guī)定試驗(yàn)電壓下進(jìn)行檢查,涂層厚度不大于0.4mm,試驗(yàn)電壓為1500 V,涂層厚度大于0.4 mm,試驗(yàn)電壓為2000 V。檢查有無(wú)電火花產(chǎn)生,試驗(yàn)結(jié)果應(yīng)符合5.5的規(guī)定。附著力試驗(yàn)附著力試驗(yàn)按CJ/T 120-2008中7.4.2進(jìn)行,試驗(yàn)結(jié)果應(yīng)符合5.6的規(guī)定。彎曲試驗(yàn)DN≤50mm的涂覆鋼管進(jìn)行彎曲試驗(yàn)。管段試件長(zhǎng)度為(1200±100) mm。在溫度為(20±5) ℃的環(huán)境下,以鋼管公稱通徑的8倍為曲率半徑,彎曲角度為30o,在彎管機(jī)或模具上進(jìn)行彎曲。彎曲試驗(yàn)時(shí)管內(nèi)不帶填充物,焊縫位于彎曲主面的側(cè)面。試驗(yàn)后,從彎曲圓弧的中部將試件剖開,檢查內(nèi)涂層,試驗(yàn)結(jié)果應(yīng)符合5.7的規(guī)定。壓扁試驗(yàn)DN>50 mm的涂覆鋼管進(jìn)行壓扁試驗(yàn)。管段試件尺寸長(zhǎng)為(50±10) mm。在溫度為(20±5) ℃的環(huán)境下,如圖1所示,將試件置于兩平板之間,在壓力試驗(yàn)機(jī)上逐漸壓縮****兩平板間距離為試件外徑的五分之四,壓扁時(shí)涂覆鋼管焊縫垂直于載荷施加方向。試驗(yàn)后,檢查內(nèi)涂層,試驗(yàn)結(jié)果應(yīng)符合5.8的規(guī)定。壓扁試驗(yàn)沖擊試驗(yàn)從涂覆鋼管的任意位置切取長(zhǎng)約100 mm的試樣,在溫度為(20±5) ℃的環(huán)境下,如圖2所示,按表2的規(guī)定進(jìn)行沖擊試驗(yàn),觀察內(nèi)涂層的損壞情況。試驗(yàn)時(shí),焊縫應(yīng)在沖擊面相反的方向,試驗(yàn)結(jié)果應(yīng)符合5.9的規(guī)定。表2 沖擊試驗(yàn)條件公稱通徑 DNmm錘重,kg落下高度,mm15~251.030032~502.15006580~3006.31000沖擊試驗(yàn)裝置真空試驗(yàn)管段試件長(zhǎng)度為(500±50) mm,使用適當(dāng)?shù)拇胧┒伦」艿肋M(jìn)出口,從進(jìn)口逐漸增加負(fù)壓****660 mm汞柱,保持1 min,試驗(yàn)后檢查內(nèi)涂層,試驗(yàn)結(jié)果應(yīng)符合5.10的規(guī)定。
